產品展示

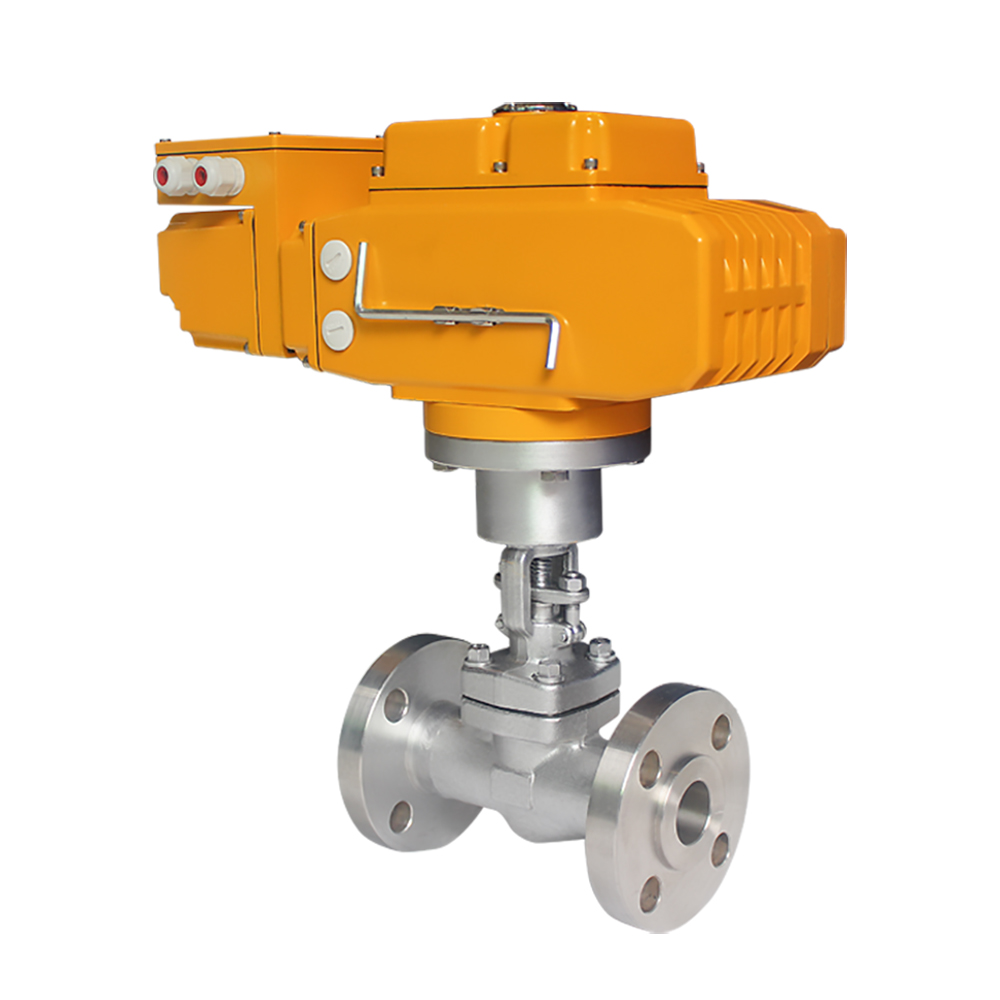

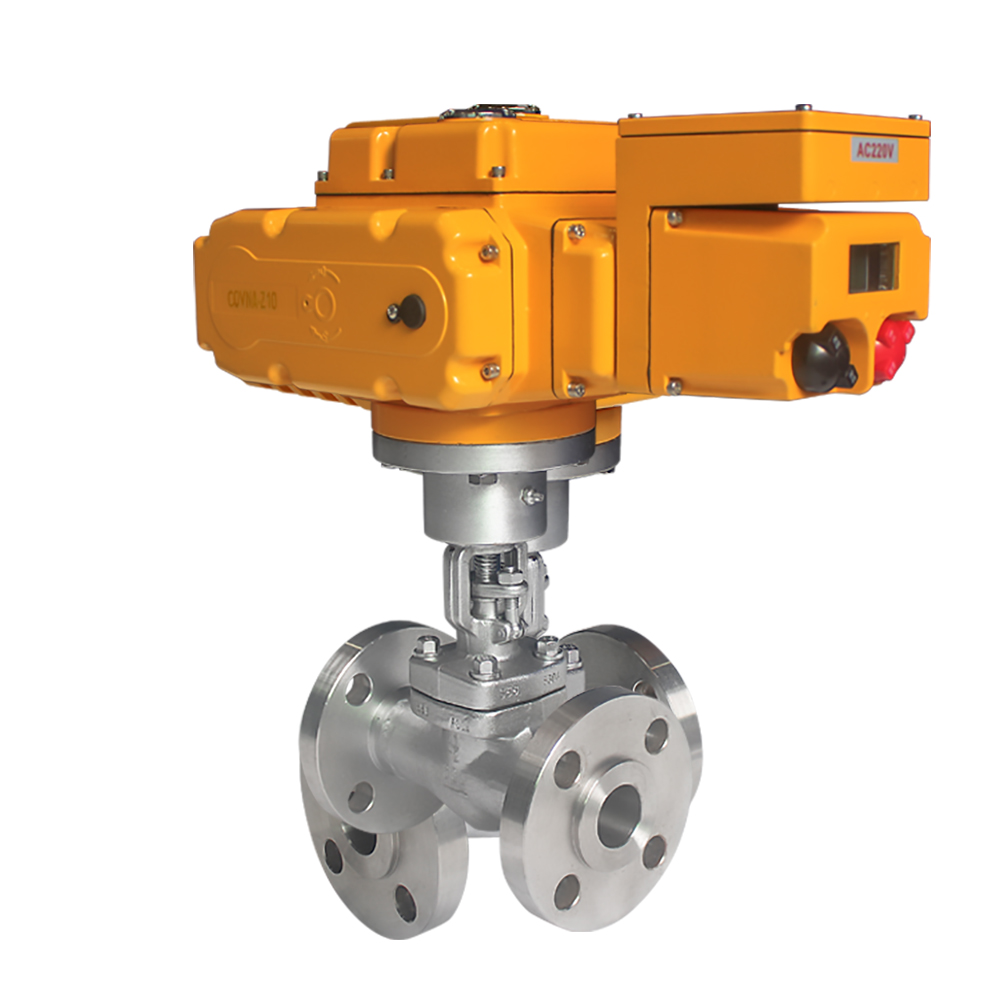

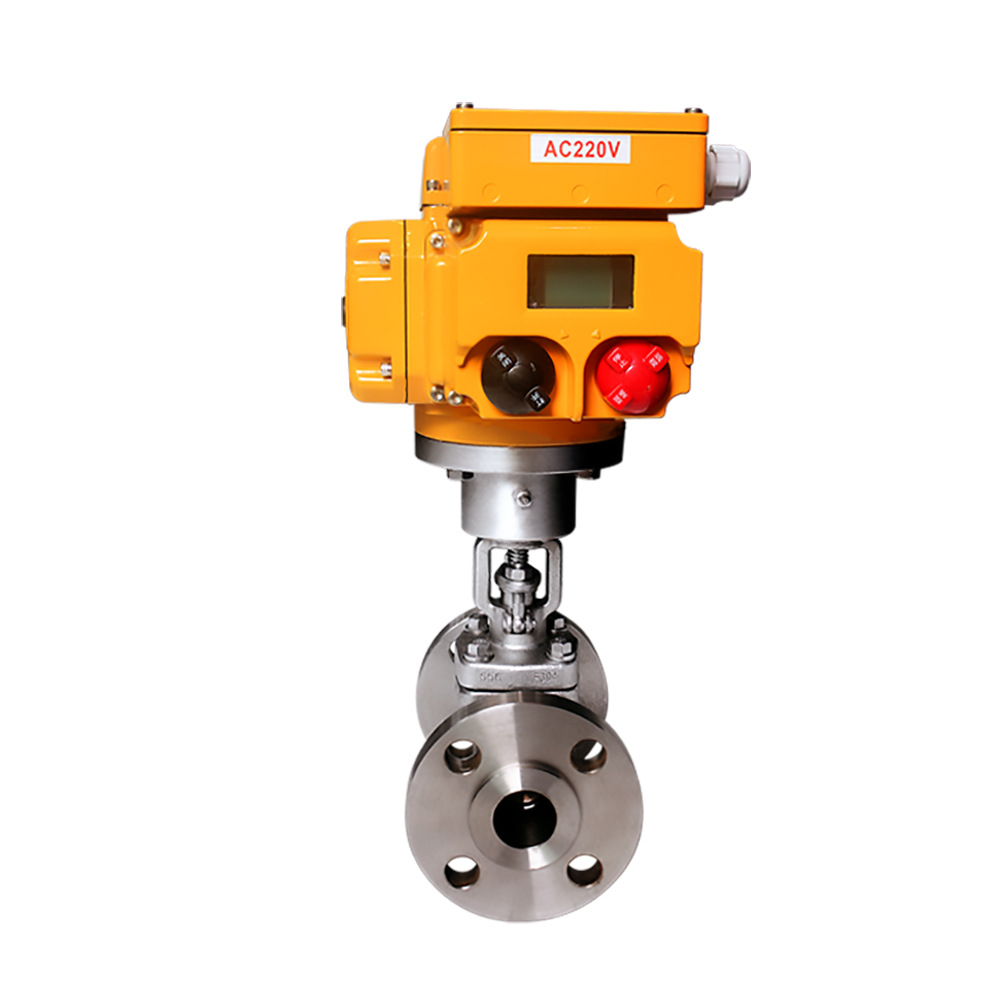

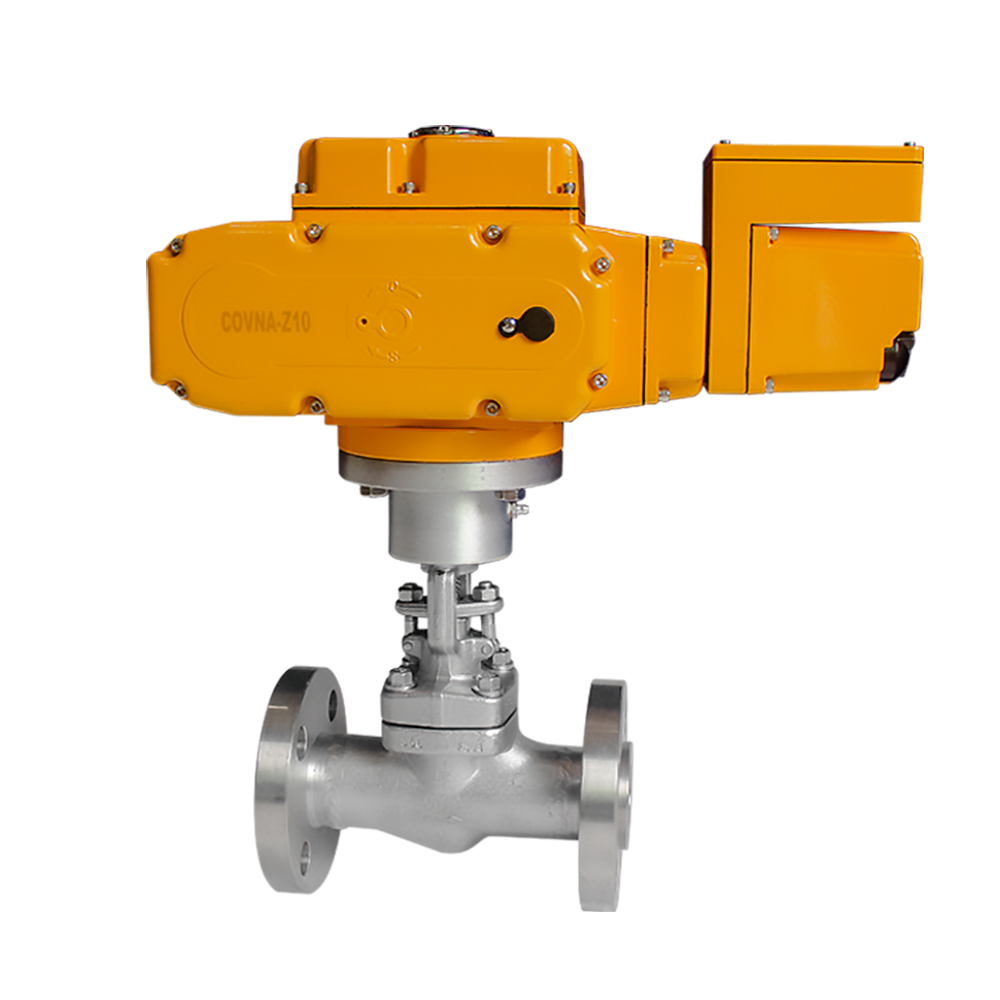

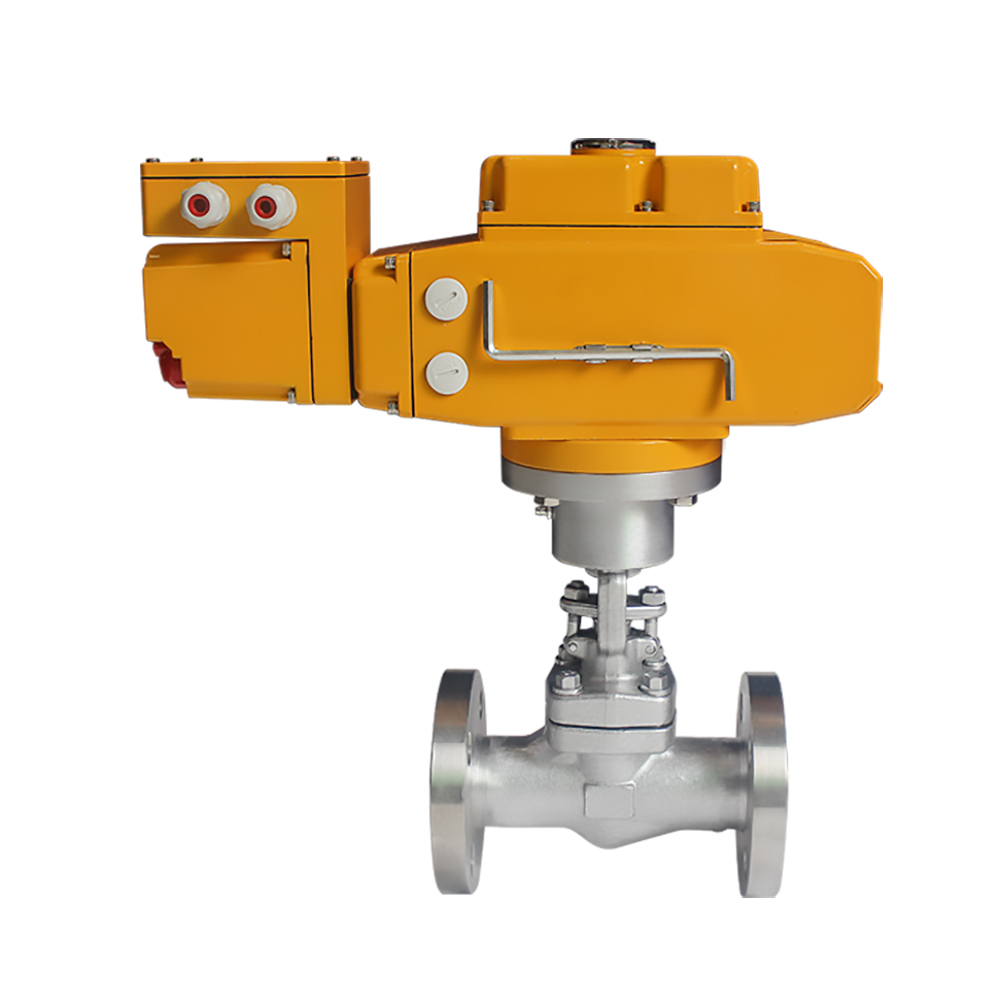

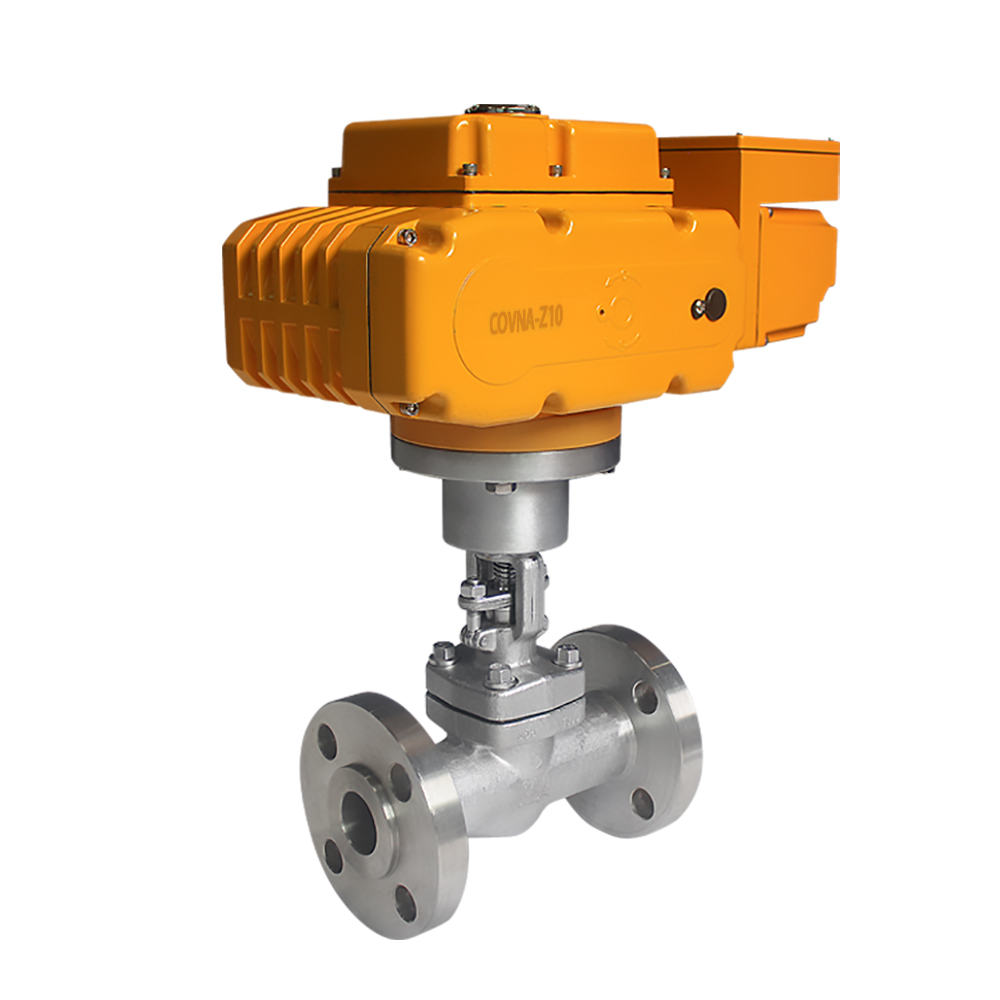

智能型多回轉電動調節閥
智能型多回轉電動調節閥

Z系列執行器適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、柱塞閥、截流閥、水閘門等，可用于明桿閥，也可用于暗桿閥?？蓪﹂y門進行遠控、集控和自動控制，廣泛應用于電力、冶金、石油、化工、制藥、污水處理、農業灌溉等行業。


在線咨詢

咨詢熱線：13556667439

技術參數
執行器參數


  • 智能型 多回轉電動截止閥1.jpg

    Z系列執行器，是閥門實現開啟、關閉、調節控制的驅動設備。本系列執行器具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。


    閥 體

    閥 內 組 件

    公稱通徑

    DN08-DN100

    閥座密封

    PTFE:-20℃~180℃

    PPL:-20℃~250℃

    閥體材質

    SS304  SS316  SS316L

    閥板材質

    SS304  SS316

    連接類型

    內螺紋連接

    閥桿材質

    SS304

    壓力等級

    PN1.0,2.5,4.0,6.4,31.5MPa

    適用介質

    水、液體、氣體、油、粉、蒸汽、酸堿腐蝕性介質




    智能型多回轉電動調節閥外形尺寸：





    智能型多回轉電動調節閥技術規范：


    本系列普通型產品性能符合GB/T24923-2010《普通型閥門電動裝置技術條件》的規定;

    本系列隔爆型產品性能符合GB3836.1-2010《爆炸性環境第1部分:通用要求》、GB3836.2-2010《爆炸環境第2部分:由隔爆外殼“d”保護的設備》及GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定。




    智能型 多回轉電動截止閥1.jpg

    Z系列執行器，是閥門實現開啟、關閉、調節控制的驅動設備。本系列執行器具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。


    閥 體

    閥 內 組 件

    公稱通徑

    DN08-DN100

    閥座密封

    PTFE:-20℃~180℃

    PPL:-20℃~250℃

    閥體材質

    SS304  SS316  SS316L

    閥板材質

    SS304  SS316

    連接類型

    內螺紋連接

    閥桿材質

    SS304

    壓力等級

    PN1.0,2.5,4.0,6.4,31.5MPa

    適用介質

    水、液體、氣體、油、粉、蒸汽、酸堿腐蝕性介質




    智能型多回轉電動調節閥外形尺寸：





    智能型多回轉電動調節閥技術規范：


    本系列普通型產品性能符合GB/T24923-2010《普通型閥門電動裝置技術條件》的規定;

    本系列隔爆型產品性能符合GB3836.1-2010《爆炸性環境第1部分:通用要求》、GB3836.2-2010《爆炸環境第2部分:由隔爆外殼“d”保護的設備》及GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定。




  • 多回轉電動執行器4.jpg

    Z系列多回轉精小型電動閥門執行器，是針于小口徑閘閥、截止閥而延伸出來的一種新產品。改變了小口徑電動閘閥以“大欺小”的局面。其適用于啟閉件做直線運動的閥門，如:小口徑閘閥和小口徑截止閥等。用丁閥的人、A|能可靠、控制系統先進、遠控、集控和自控的必不可少的驅動裝置。他們具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

    Z系列多回轉精小型電動閥門執行器有:開關型、無源型、開度型、電子式、智能型等。按連接型式，還分為轉矩型和推力型。





    二、功能及特點

    1、精致小巧、美觀大方，內部設計獨特，堅韌耐磨不易損壞。

    2、體積小巧:體積只有同類產品的35%左右;

    3、輕便宜人:重量相當于同類產品的1/3;

    4、美觀大方:壓鑄鋁合金外殼，外表精細流暢并能減少電磁干擾;5、功能大方:開關型、無源觸點型、比例型、智能調節型應有盡有;

    6、精密耐磨:蝸輪與蝸桿完美結合，和諧聯動，蝸輪輸出一體化有效地減少了連接間隙，使傳動精度大幅度提高;

    7、使用方便:免點檢、免加油、防銹防水、任意角度安裝;8、多重保護:電氣限位、機械限位、過熱保護、除濕保護

    10、數控調節:高度集成智能化模塊，數字設定、數字整定、自診斷高度精確，無需定位器，自動控制，一機多能;

    11、安全保障:通過AC1500V耐壓檢測，H級高度絕緣電機，保障機體和生產安全;12、配套簡單:采用單相、三相、直流電源，外接線路簡單;

    2.1智能型功能:

    1、智能型電動執行器采用集成化、模塊化技術，具有性能可靠、功能齊全的特點。

    集位置反饋、伺服放大于一體，且調整使用格外方便，接線尤為簡潔，并可擴展通訊接口。

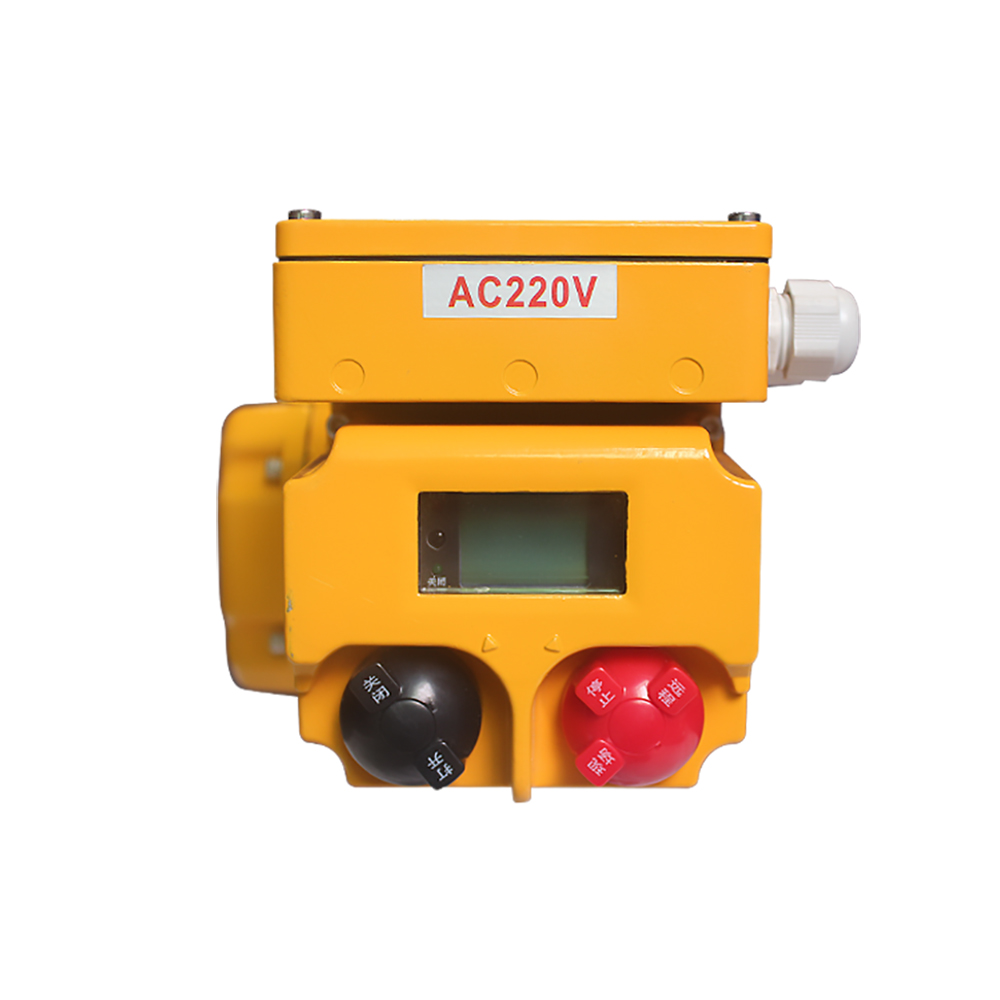

    2、有現場數字顯示和手操功能:執行器控制模塊帶有數字顯示屏，能夠顯示執行器開度;并且能夠通過控制模塊上的按鍵，進行現場操作。

    3、有菜單設置功能:智能控制模塊具有菜單設置鍵，通過菜單鍵可隨意設置執行器控制方式、控制精度、保護措施等。

    4、有自調整功能:執行器電氣行程（電氣零位、滿位）確定后，執行器能夠自動標定電氣零位、滿位輸出，無須人工調整。

    5、有程序設定上下限功能:可通過按鍵設定執行器上下限行程。

    6、有斷信號設定執行器動作方式功能:執行器可選擇在斷信號情況下，執行器全開、停止、全閉三種狀態。

    7、有執行器堵轉檢測控制功能:執行器發生堵轉，控制模塊則斷開控制輸出，反復檢測控制，至堵轉排除。

    8、有電子剎車功能:執行器需停止運轉時，控制模塊輸出一個反轉信號，實現電子剎車。

    9、有超溫保護功能:控制模塊環境溫度≥70℃，執行器停止運轉。

    10、有執行器控制精度自調功能:執行器運轉過程中，連續出現3次以上振蕩，控制模塊便自動將定位精度降低1/1000。

    11、電機有熱敏開關保護功能:執行器定子線圈中串接熱敏保護開關，電機溫度超過110℃，熱敏保護開關動作,電機停轉。

    12、有錯誤代碼指示故障功能:執行器出現故障時，控制模塊顯示屏顯示錯誤代碼，指示故障原因。



    Z系列多回轉精小型電動閥門執行器外形尺寸：



    型號

    Z05型

    Z10型

    Z30型

    性能

    AC24V、AC110V、

    AC220V、AC380V

    AC24V、AC110V、

    AC220V、AC380V

    AC24V、AC110V、

    AC220V、AC380V

    電機功率

    0.10KW

    0.25KW

    0.37KW

    轉矩

    50N. M

    100N. M

    300N. M

    輸出轉速

    5 (r/min)

    18/24 (r/min)

    8/24 (r/min)

    電路控制

    開關型(A 220V; W 380V)、智能型Z;

    最大閥桿直徑

    20 (mm)

    28 (mm)

    轉動圈數

    50

    50

    參考重量

    10 (Kg)

    15 (Kg)

    耐壓等級

    1500VAC/分鐘

    絕緣電阻

    100m 8 /500V DC

    防護等級

    IP67

    環境溫度

    -28°C~60°C(其它溫度可定做)

    安裝角度

    360°任意角度

    箱體材質

    鋁合金壓鑄件

    工作制

    短時10 分鐘(特殊定做30分鐘)


          注：常規電源為220V、 380V， 如有其它技術要求請訂貨時說明，價格另議。


    Z系列多回轉精小型電動閥門執行器外形尺寸：



    Z系列多回轉精小型電動閥門執行器電動裝置與閘閥選配表：




    刀型閘閥與閥門選配表：



    電動裝置與截止閥選配表



    法蘭結構示意圖




    表3 轉矩型連接尺寸


    型號

    轉矩型

    JB2920

    法蘭號

    D

    D1

    D2

    (H9)

    h1

    f

    h

    d1

    D2

    d

    n

    a

    ZT05

    21

    125

    102

    0

    0

    0

    8

    30

    45

    M10

    4

    45°

    Z10-30

    2

    145

    120

    90

    2

    4

    8

    30

    45

    M10




    表4 推力型連接尺寸



    型號

    推力型

    GB12222

    法蘭號

    D

    D1

    D2

    (f8)

    f

    D1max

    d

    L

    n

    a

    ZT05

    F10

    125

    102

    70

    3

    T28

    M10

    40

    4

    45

    Z10-30

    F10

    125

    102

    70

    3

    T28

    M10

    40

    4

    45


    接線電路圖



    行程控制機構

    采用十進制計數器原理，控制精度高。為全系列通用部件，其結構見圖6。其工作原理為:由減速箱內的一對大小傘齒輪帶動主動小齒輪（Z=8)，再帶動行程控制器工作。如果行程控制器按閥門開、關的位置已調整好，當控制器隨輸出軸轉動到預先調整好的位置（圈數）時，則凸輪將轉動90°，迫使微動開關動作，切斷電機電源，使電機停轉，從而實現對電動執行機構行程（轉圈數）的控制。






    Z系列多回轉精小型電動閥門執行器，是針于小口徑閘閥、截止閥而延伸出來的一種新產品。改變了小口徑電動閘閥以“大欺小”的局面。其適用于啟閉件做直線運動的閥門，如:小口徑閘閥和小口徑截止閥等。用丁閥的人、A|能可靠、控制系統先進、遠控、集控和自控的必不可少的驅動裝置。他們具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

    Z系列多回轉精小型電動閥門執行器有:開關型、無源型、開度型、電子式、智能型等。按連接型式，還分為轉矩型和推力型。





    二、功能及特點

    1、精致小巧、美觀大方，內部設計獨特，堅韌耐磨不易損壞。

    2、體積小巧:體積只有同類產品的35%左右;

    3、輕便宜人:重量相當于同類產品的1/3;

    4、美觀大方:壓鑄鋁合金外殼，外表精細流暢并能減少電磁干擾;5、功能大方:開關型、無源觸點型、比例型、智能調節型應有盡有;

    6、精密耐磨:蝸輪與蝸桿完美結合，和諧聯動，蝸輪輸出一體化有效地減少了連接間隙，使傳動精度大幅度提高;

    7、使用方便:免點檢、免加油、防銹防水、任意角度安裝;8、多重保護:電氣限位、機械限位、過熱保護、除濕保護

    10、數控調節:高度集成智能化模塊，數字設定、數字整定、自診斷高度精確，無需定位器，自動控制，一機多能;

    11、安全保障:通過AC1500V耐壓檢測，H級高度絕緣電機，保障機體和生產安全;12、配套簡單:采用單相、三相、直流電源，外接線路簡單;

    2.1智能型功能:

    1、智能型電動執行器采用集成化、模塊化技術，具有性能可靠、功能齊全的特點。

    集位置反饋、伺服放大于一體，且調整使用格外方便，接線尤為簡潔，并可擴展通訊接口。

    2、有現場數字顯示和手操功能:執行器控制模塊帶有數字顯示屏，能夠顯示執行器開度;并且能夠通過控制模塊上的按鍵，進行現場操作。

    3、有菜單設置功能:智能控制模塊具有菜單設置鍵，通過菜單鍵可隨意設置執行器控制方式、控制精度、保護措施等。

    4、有自調整功能:執行器電氣行程（電氣零位、滿位）確定后，執行器能夠自動標定電氣零位、滿位輸出，無須人工調整。

    5、有程序設定上下限功能:可通過按鍵設定執行器上下限行程。

    6、有斷信號設定執行器動作方式功能:執行器可選擇在斷信號情況下，執行器全開、停止、全閉三種狀態。

    7、有執行器堵轉檢測控制功能:執行器發生堵轉，控制模塊則斷開控制輸出，反復檢測控制，至堵轉排除。

    8、有電子剎車功能:執行器需停止運轉時，控制模塊輸出一個反轉信號，實現電子剎車。

    9、有超溫保護功能:控制模塊環境溫度≥70℃，執行器停止運轉。

    10、有執行器控制精度自調功能:執行器運轉過程中，連續出現3次以上振蕩，控制模塊便自動將定位精度降低1/1000。

    11、電機有熱敏開關保護功能:執行器定子線圈中串接熱敏保護開關，電機溫度超過110℃，熱敏保護開關動作,電機停轉。

    12、有錯誤代碼指示故障功能:執行器出現故障時，控制模塊顯示屏顯示錯誤代碼，指示故障原因。



    Z系列多回轉精小型電動閥門執行器外形尺寸：



    型號

    Z05型

    Z10型

    Z30型

    性能

    AC24V、AC110V、

    AC220V、AC380V

    AC24V、AC110V、

    AC220V、AC380V

    AC24V、AC110V、

    AC220V、AC380V

    電機功率

    0.10KW

    0.25KW

    0.37KW

    轉矩

    50N. M

    100N. M

    300N. M

    輸出轉速

    5 (r/min)

    18/24 (r/min)

    8/24 (r/min)

    電路控制

    開關型(A 220V; W 380V)、智能型Z;

    最大閥桿直徑

    20 (mm)

    28 (mm)

    轉動圈數

    50

    50

    參考重量

    10 (Kg)

    15 (Kg)

    耐壓等級

    1500VAC/分鐘

    絕緣電阻

    100m 8 /500V DC

    防護等級

    IP67

    環境溫度

    -28°C~60°C(其它溫度可定做)

    安裝角度

    360°任意角度

    箱體材質

    鋁合金壓鑄件

    工作制

    短時10 分鐘(特殊定做30分鐘)


          注：常規電源為220V、 380V， 如有其它技術要求請訂貨時說明，價格另議。


    Z系列多回轉精小型電動閥門執行器外形尺寸：



    Z系列多回轉精小型電動閥門執行器電動裝置與閘閥選配表：




    刀型閘閥與閥門選配表：



    電動裝置與截止閥選配表



    法蘭結構示意圖




    表3 轉矩型連接尺寸


    型號

    轉矩型

    JB2920

    法蘭號

    D

    D1

    D2

    (H9)

    h1

    f

    h

    d1

    D2

    d

    n

    a

    ZT05

    21

    125

    102

    0

    0

    0

    8

    30

    45

    M10

    4

    45°

    Z10-30

    2

    145

    120

    90

    2

    4

    8

    30

    45

    M10




    表4 推力型連接尺寸



    型號

    推力型

    GB12222

    法蘭號

    D

    D1

    D2

    (f8)

    f

    D1max

    d

    L

    n

    a

    ZT05

    F10

    125

    102

    70

    3

    T28

    M10

    40

    4

    45

    Z10-30

    F10

    125

    102

    70

    3

    T28

    M10

    40

    4

    45


    接線電路圖



    行程控制機構

    采用十進制計數器原理，控制精度高。為全系列通用部件，其結構見圖6。其工作原理為:由減速箱內的一對大小傘齒輪帶動主動小齒輪（Z=8)，再帶動行程控制器工作。如果行程控制器按閥門開、關的位置已調整好，當控制器隨輸出軸轉動到預先調整好的位置（圈數）時，則凸輪將轉動90°，迫使微動開關動作，切斷電機電源，使電機停轉，從而實現對電動執行機構行程（轉圈數）的控制。

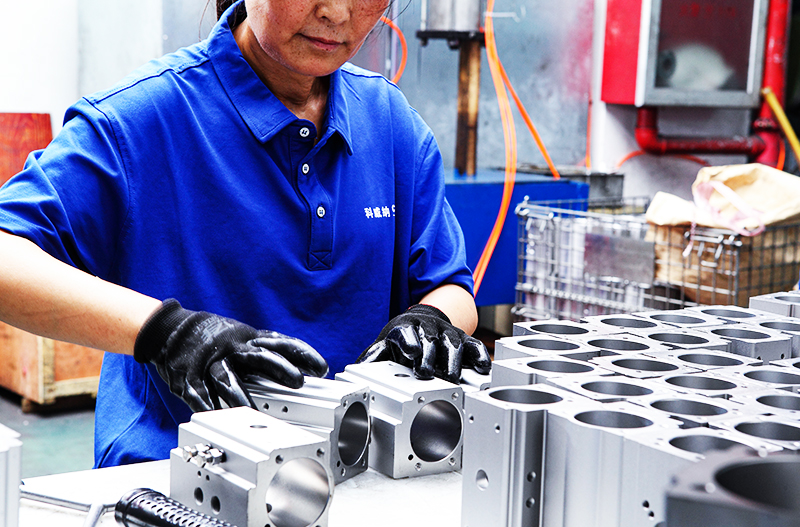

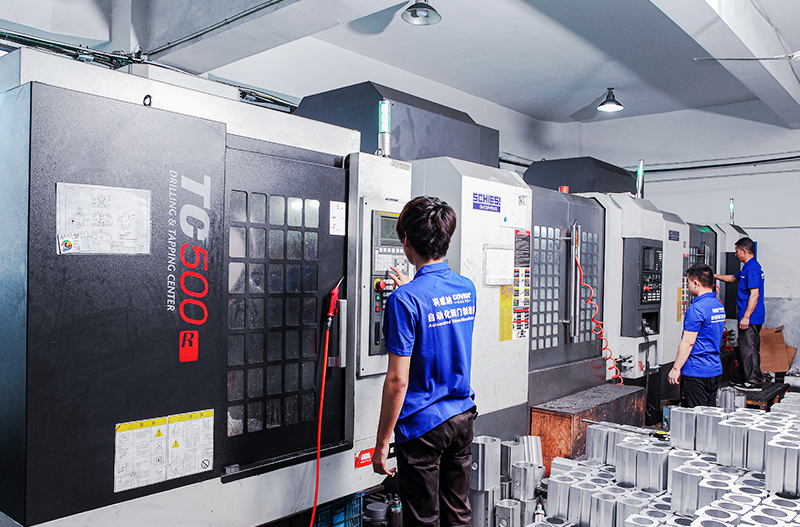

生產·實力
